便携式X射线机-4
产品分类：便携式X光机
添加时间：2026/1/15 11:48:04
- 产品介绍
便携式X射线机-4型产品介绍
(俗称100液晶型)
一：名称： 便携式X射线机
二：规格型号： ATF/X-50/75
三：订货号： ATF/X-50/75-4

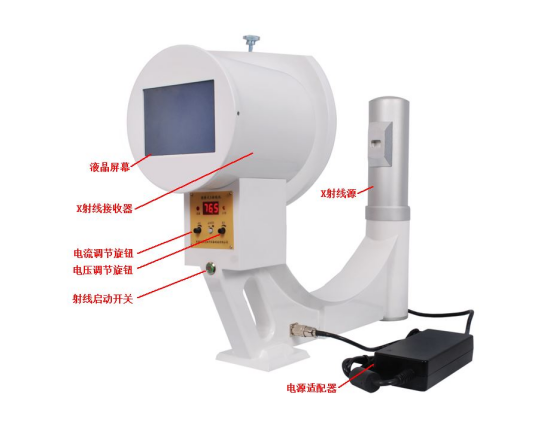

四：产品图片：
五：整机简介：
1：结构组成：
由X射线源、限束器、X射线接收器、机架、电源适配器组成。
2：工作原理：
由X射线源发出X射线，经过限束器透过被测物体后由X射线接收器内增感屏转化成可见
光图像，采用CCD摄取可见光图像转换成电信号在液晶屏幕上显示出图像，可在明亮室内
外使用本机。
3：技术参数：
|
有效视场 |
≤100×75 mm |
|
被测物厚度 |
≤300 mm |
|
X射线管工作电压 |
45-90 kv 连续调节 |
|
稳压精度 |
≤±10% |
|
X射线管工作电流 |
0.25-0.5 mA 连续调节 |
|
稳流精度 |
≤±20% |
|
焦点位置与基准轴偏差 |
±1 mm |
|
图像分辨率 |
≤3 lp/mm |
|
主机工作频率 |
20 Khz |
|
X射线泄露率 |
≤0.33 mGy/h |
|
主机尺寸 |
54×37×15 cm |
|
主机重量 |
≤5 Kg |
|
功耗 |
≤200 VA |
|
输入电源 |
AC 220V±10% |
|
选配功能 |
内藏式24V/2Ah充电电池、5*7 inch拍片暗盒、USB采集卡连接PC机，高品质日本CCD、脚踏开关控制X射线源启停、遥控开关控制X射线启停，视频输出RCA及VGA功能，图像定影/U盘存储&遥控查看图片，图片冻结/TF卡存储/按键查看、删除图片功能 |
4：简易使用说明：
A: 将电源适配器的220V侧插头插入220V电源插座内。
B：将电压调节旋钮逆时针调整到最小，按下射线启动开关。
C: 将被测物体贴紧X射线接收器的液晶屏幕背侧。
D：根据液晶屏幕幕上所显示图像的清晰程度调整电压调节旋钮和电流调节旋钮即可。
E：观察完后再次按下射线启动开关即可关闭X射线源的输出。
5：使用注意事项：
A：使用前请详细检查220V电源电压是否正常。
B: 开启射线启动开关后，尽量减少使用时间，以免造成不必要的X射线辐射。
C: 在使用时电压调旋钮节尽量从最小值至最大值调节。
D: 整机在射线启动开关开启后，在没有外力再次按下该开关后，X射线源会在约1分钟时间内自动关闭，如需要再次开启X射线源，请连续按压两次射线启动开关即可再次工作。
E: 本机的X射线源内部设计有过温度保护电路，如在使用时，前操作面板上“过温”指示灯亮起，则X射线源会停止输出，这不是故障，待X射线源温度降低到适合范围内会再次允许工作。
F：本机在使用若干时间后需要清洗机身表面时，请采用毛巾蘸洗涤溶液少许轻擦机身需要清洁之处，毛巾呈半干燥状态，严禁采用任何有机溶剂，例如汽油，酒精等擦拭清洁，且主机部件各部分接缝处严禁进入溶液。
G: 如有其它需要咨询事宜，请致电我公司电话咨询。

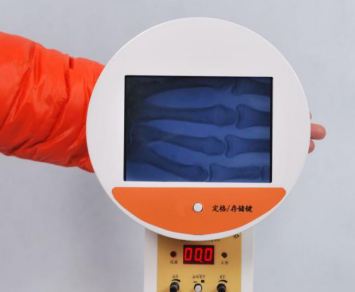

6：使用示意图

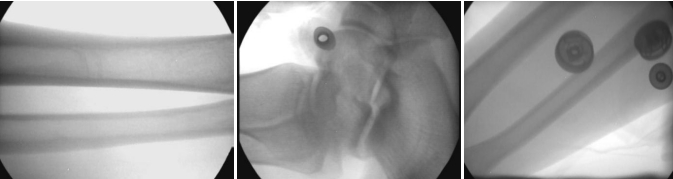

7：拍摄效果图
8：配置清单
|
序号 |
品名 |
数量 |
注明 |
|
1 |
主机 |
1台 |
|
|
2 |
铝制包装箱 |
1只 |
|
|
3 |
附加防护屏 |
1块 |
|
|
4 |
电源适配器 |
1只 |
|
|
5 |
说明书（含合格证、保修卡） |
1份 |
|
|
6 |
选配件 |
××× |
由客户依据下列《选配件功能列表1》 |
9.售后服务及保修
自本机销售之日后，实行一年内免费保修（天灾、人祸等不可抗拒因素导致的本机损坏及由此带来的其他伤害，不在我公司免费保修和承担范围内），终生维护；亦可以依据客户要求进行定制售后服务；实行2小时快速响应，24小时联系电话：
10：重要特点总结：
& 主机净重约4KG，所显示图像为100×75mm方形，显示黑白、无噪点、清晰图像，但图像有1-3秒延迟，可在明亮室内外使用，选配件功能极多。医用方面：主机穿透能力适合中等人体（90KG）以下四肢、颈椎及肋骨外侧骨骼诊断使用，颅骨、脊椎、胸椎、腰椎无法****， X射线接收器件随着使用年限增加，亮度及分辨率衰减不明显。
&& 该款机型应用于抢险救灾、实时诊断骨伤情最为理想，不用再将病人辗转推到影像室，去启动大型X射线机（大型射线机启动时需要有预热时间）进行拍片，且****剂量只有大型X射线机的1/200-1000左右的剂量。在使用该机时，由于防护已经做得很充分，所以操作人员完全不必要穿笨重的防护服，所以应用很广泛。
